视频生物解剖镜 拍照录像测量三目体视显微镜XTL-6745TJ2-920HC型
-
测量相机HDMI高清输出，无需电脑主机，直连HDMI接口显示器 ，支持拍照录像存储功能，内置专业测量软件， 1920*1080分辨率，鼠标操作 U盘存储
-
显示器可选配台式大尺寸显示器，17寸/19寸/21.5寸/23.8寸/27寸等；可挂小尺寸显示器，11.6寸/13.3寸 15.6寸
一、性能特点：

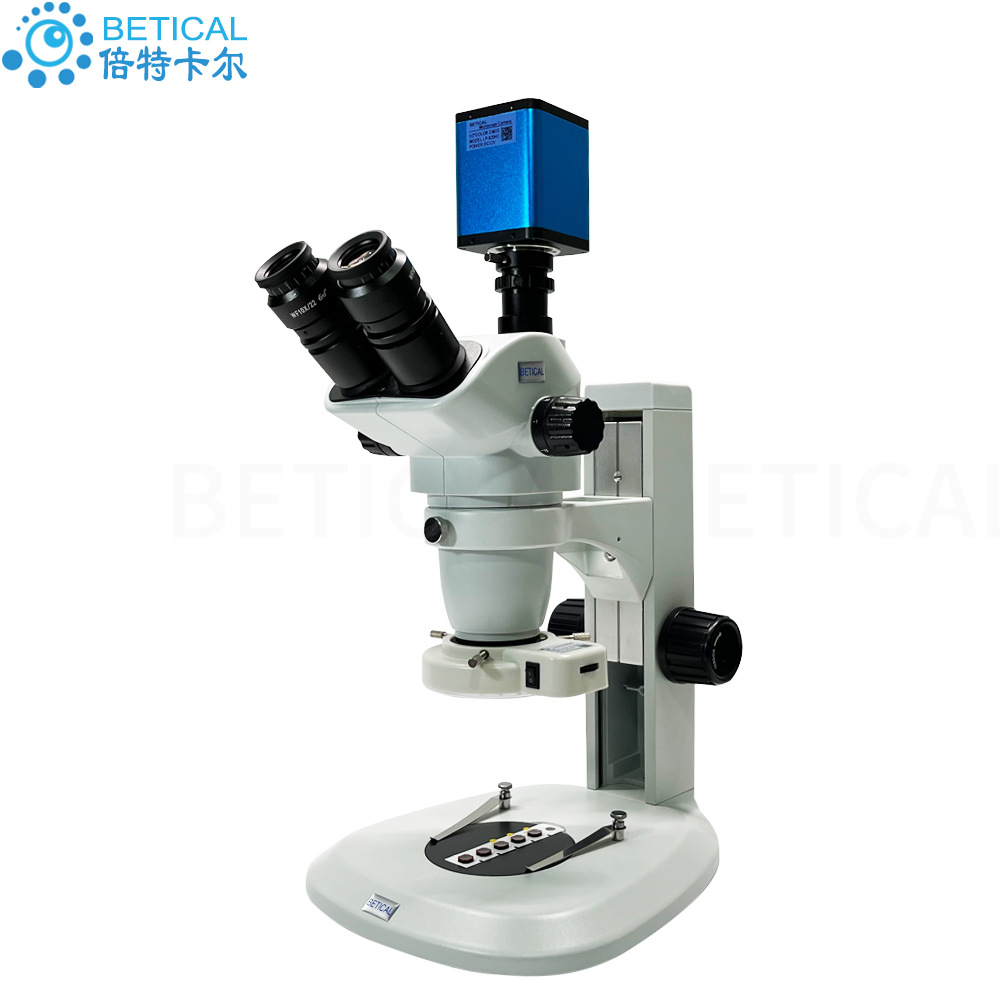

XTL-6745TJ2-920HC型三目体视显微镜 采用扇形立臂式支架，底座配有压片和φ95mm黑白工作板，立臂高300mm,调焦手轮松紧可调，升降范围100mm。底座尺寸：285x238mm 扇形
1、观察头：三目镜, 45度倾斜，瞳距调节范围55-75mm双目视度可调，调整范围正负5屈光度
2、目 镜：使用高眼点大视野可调视度目镜，调整范围正负5屈光度，为佩戴眼睛的观察者提供方便，标配WF10X/22，可以选配WF15X/16和WF20X/12，目镜可选配安装刻度尺；摄像目镜（相机转接头）0.5X 可选配1X。
3、物 镜：0.67~4.5X，可选配增加辅助物镜0.5X/1.5X/2X
4、变倍比：1:6.7
5、倍 数：6.7~160倍（倍数可根据要求增减，放大倍数可扩展：3.35X-270X）
6、工作距离：超长的工作距离达105mm，为使用者提供更大的工作空间。
7、调焦机构：调焦手轮松紧可调，升降范围100mm
8. 照 明：配上光源LED可调光环形灯，照明系统种类多样，可选配：内置卤素灯照明和外置环形荧光灯。LED灯照明，光纤冷光源等。
9. 摄像系统：200万像素HDMI输出工业相机，内置专业测量软件，1920*1080P分辨率 ，HDMI输出直连显示器无需电脑主机，鼠标操作 U盘拍照录像存储。
二、主要用途：
广泛应用于电子工业中微小零件的检测、装配、修理，同时也应用于生物解剖，珠宝检验，教育，科研、刑侦、医疗等领域。
三、光学参数：
|
目镜 |
标准配置 |
辅助物镜0.5X |
辅助物镜1.5X |
辅助物镜2X |
||||
|
工作距离105mm |
工作距离177mm |
工作距离47mm |
工作距离26mm |
|||||
|
放大倍数 |
视场范围 |
放大倍数 |
视场范围 |
放大倍数 |
视场范围 |
放大倍数 |
视场范围 |
|
|
WF10X/22mm |
6.7X |
32.8 |
3.4X |
65.7 |
10.1X |
21.9 |
13.4X |
16.4 |
|
45.0X |
4.9 |
22.5X |
9.8 |
67.5X |
3.3 |
90.0X |
2.4 |
|
|
WF15X/16mm |
10.1X |
23.9 |
5.0X |
47.8 |
15.1X |
15.9 |
20.1X |
11.9 |
|
67.5X |
3.6 |
33.8X |
7.1 |
101.3X |
2.4 |
135X |
1.8 |
|
|
WF20X/12mm |
13.4X |
17.9 |
6.7X |
38.5 |
20.1X |
11.9 |
26.8X |
9.0 |
|
90.0X |
2.7 |
45.0X |
5.3 |
135.0X |
1.8 |
180.0X |
1.3 |
|
|
WF25X/9mm |
16.8X |
13.4 |
8.4X |
26.9 |
25.1X |
9.0 |
33.5X |
6.7 |
|
112.5X |
2.0 |
56.3X |
4.0 |
168.8X |
1.3 |
225X |
1.0 |
|
|
WF30X/8mm |
20.1X |
11.9 |
10.1X |
23.8 |
30.2X |
7.9 |
40.2X |
6.0 |
|
135.0X |
1.8 |
67.5X |
3.6 |
202.5X |
1.2 |
270X |
0.9 |
|
四、显微镜相机参数：

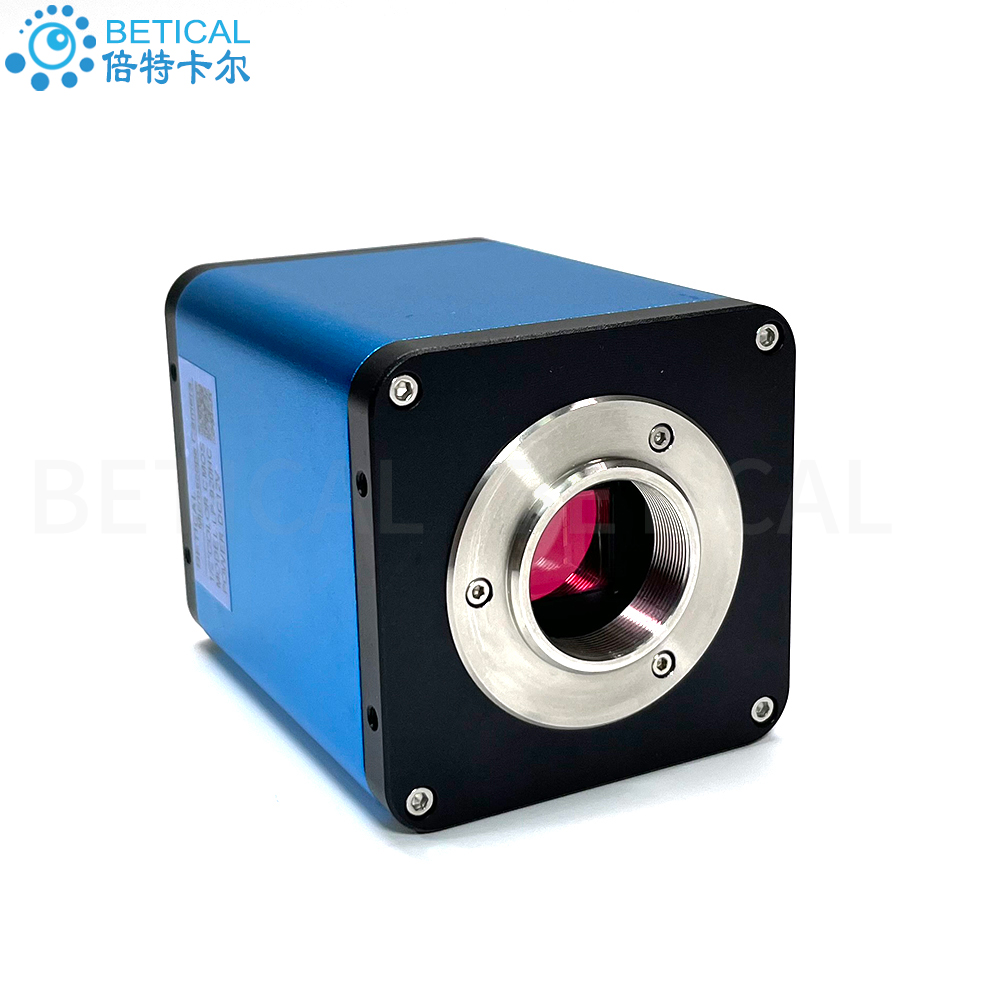

LP-920HC型相机是一款带测量和存储功能的HDMI接口工业相机，无需通过电脑主机直接连接显示器就能够进行实时高清产品图像观察、测量、拍照和储存。图像清晰无闪烁，高速无延时拖影，精准测量， USB鼠标操作简单，支持自动寻边、局部放大，可直接替代基于电脑的测量相机。实现高效、高清的测量功能。可广泛的应用于PCB及元器件检测、医疗检测、机器视觉、生产品质检测、激光加工等领域!
相机参数表
|
型号名称 |
LP-920HC型 HDMI高清智能测量相机 |
|
图像传感器 |
1/2〞彩色SONY CMOS |
|
分辨率 |
1920*1080P |
|
像素 |
200万 |
|
帧率 |
60 FPS |
|
像素尺寸 |
3.75μm x 3.75μm |
|
输出接口 |
HDMI 视频输出； 双USB2.0接鼠标、U盘 |
|
存储功能 |
拍照或者录像保存到U盘 |
|
测量功能 |
支持线段，角度，圆弧，矩形，多边形等测量，测量精度可达微米级 |
|
扫描方式 |
逐行扫描 |
|
白平衡 |
手动/自动 |
|
曝光方式 |
手动/自动 |
|
操作方式 |
全数字UI设计 菜单， 鼠标操作 |
|
数码放大 |
支持 |
|
十字线条 |
支持，横竖线条可根据需要设置数量和移动位置 |
|
输入电压 |
12V |
